Imagens do produto
Especificações
Marca: NI

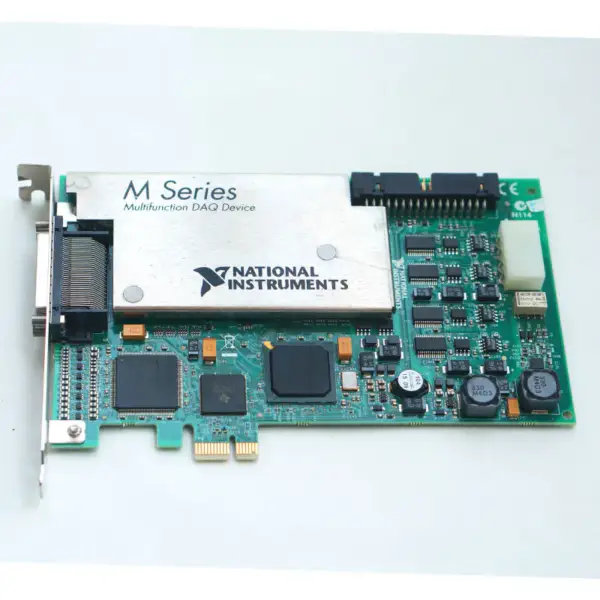

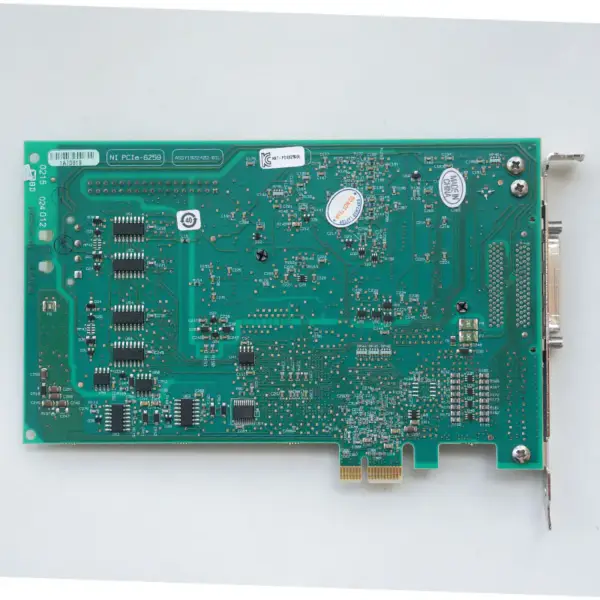

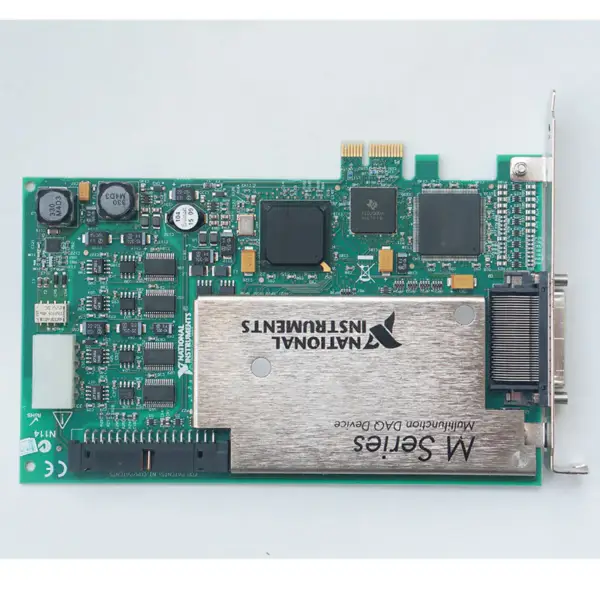

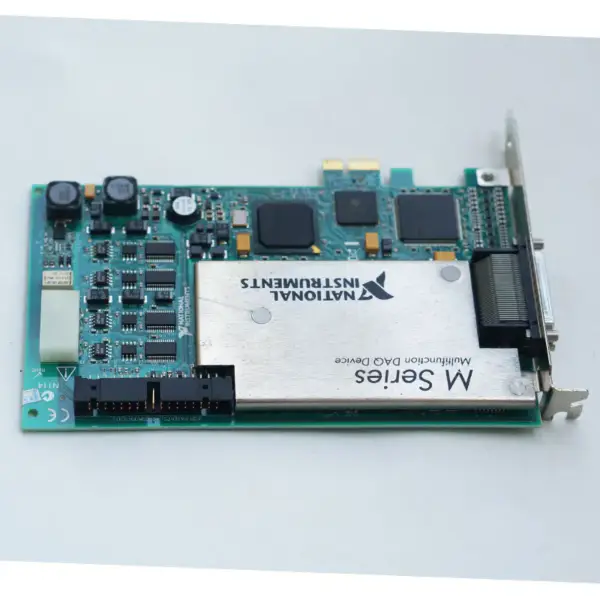

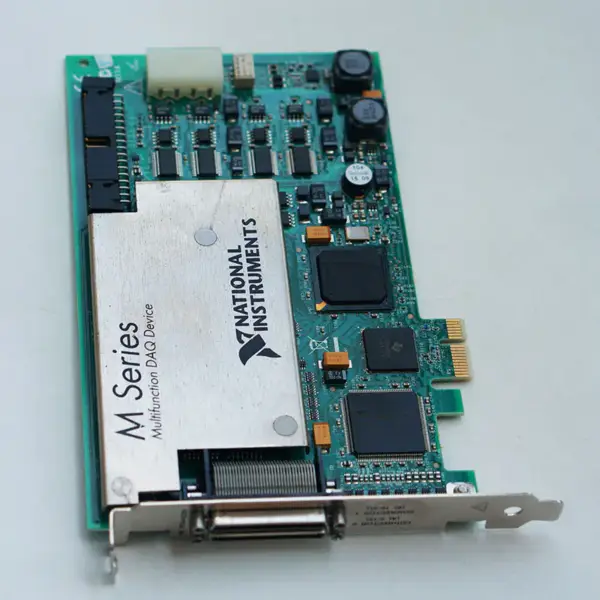

Modelo:PCIe-6259
Número de canais: 16 diferenciais ou 32 de extremidade única
Resolução ADC: 16 bits
DNL: Não são garantidos códigos em falta
Taxa de amostragem
Máximo de um canal: 1,25 MS/s
Máximo multicanal (agregado): 1,00 MS/s
Mínimo: Nenhum mínimo
Resolução de temporização: 50 ns
Precisão de temporização: 50 ppm da taxa de amostragem
Acoplamento de entrada: DC
Gama de entrada: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V,±10 V
Tensão máxima de trabalho para entradas analógicas (sinal + modo comum): ±11 V de AI GND
CMRR (DC a 60 Hz): 100 dB
Impedância de entrada (dispositivo ligado)
AI+ a AI GND >10 GΩ em paralelo com 100 pF
AI- a AI GND >10 GΩ em paralelo com 100 pF
Impedância de entrada (dispositivo desligado)
AI+ a AI GND 820 Ω
AI- para AI GND 820 Ω
Impedância de entrada
Diafonia (a 100 kHz)
Canais adjacentes -75 dB
Canais não adjacentes -95 dB
Largura de banda de sinal pequeno (-3 dB): 1,7 MHz
Tamanho do FIFO de entrada: 4.095 amostras
Memória da lista de digitalização: 4.095 entradas
Transferências de dados
PCI/PCI Express/PXI/PXI Express: DMA (recolha dispersa), interrupções,
E/S programada
USB: Fluxo de sinal USB, E/S programada
Proteção contra sobretensão para todos os canais analógicos de entrada e deteção
Dispositivo em ±25 V para um máximo de quatro pinos AI
Dispositivo desligado ±15 V para um máximo de quatro pinos AI
Corrente de entrada durante a condição de sobretensão: ±20 mA máximo/pino AI
Condição:Usado
