Placa-mãe Advantech AIMB-501 REV:A1

Para evitar erros, envie-nos fotografias da sua prancha de ambos os lados antes de efetuar a encomenda, obrigado.

A placa-mãe AIMB-501 REV:A1 tem duas versões: versão completa e versão simplificada

AIMB-501G2-KSA1E AIMB-501 REV:A1 (versão integral)

AIMB-501L-KSA1E AIMB-501 REV:A1 (Versão simplificada)

A versão simplificada tem menos duas interfaces PCI e uma porta de rede.

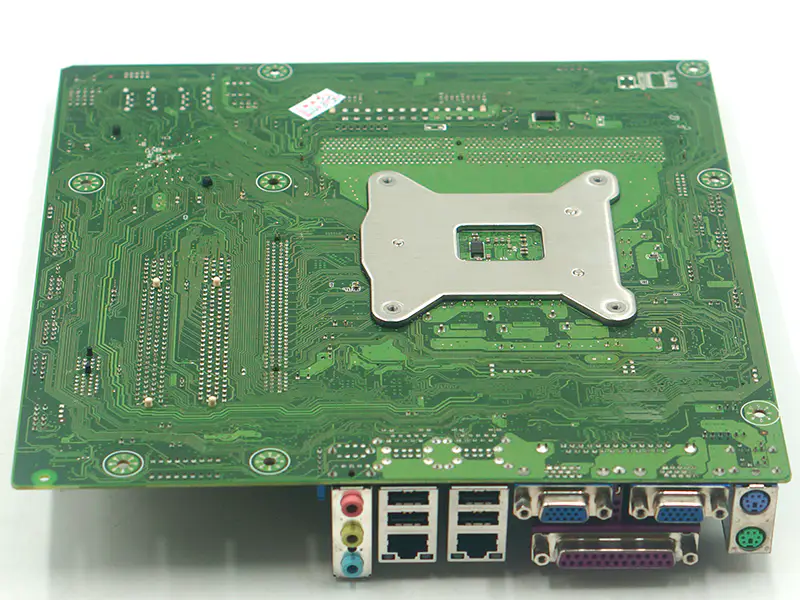

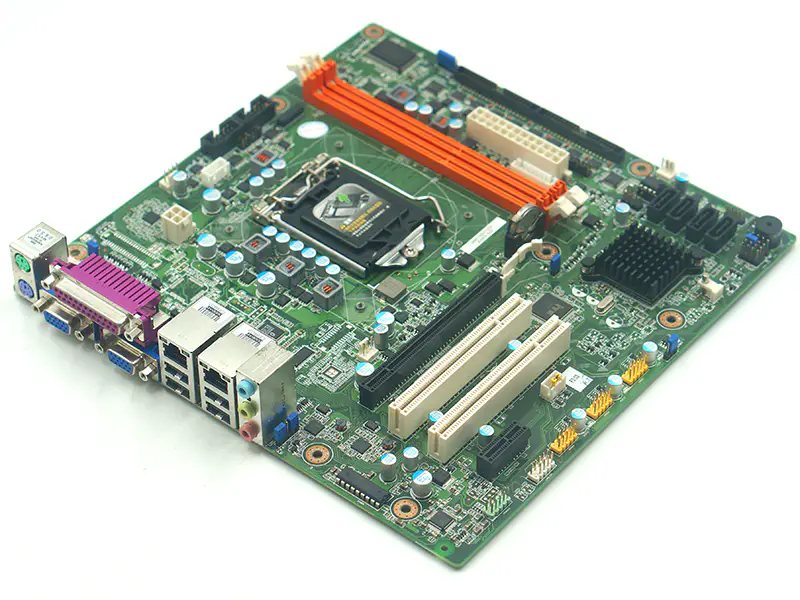

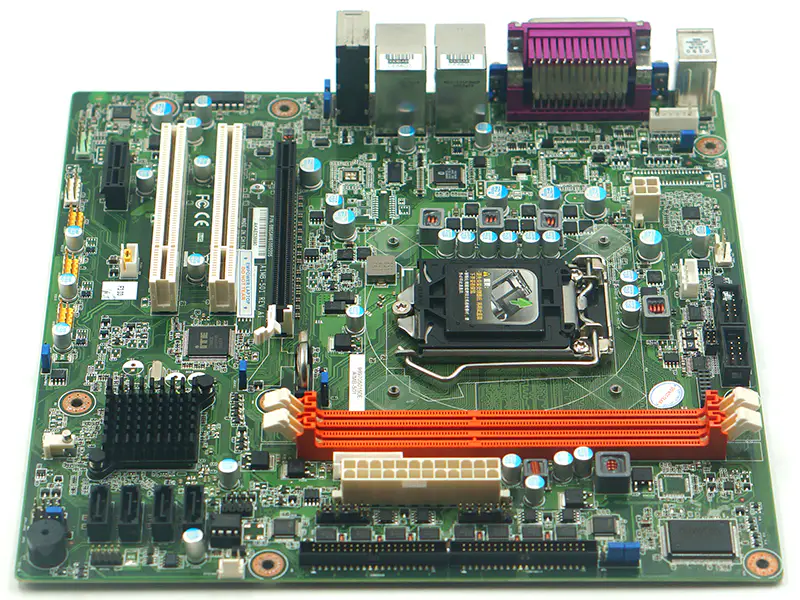

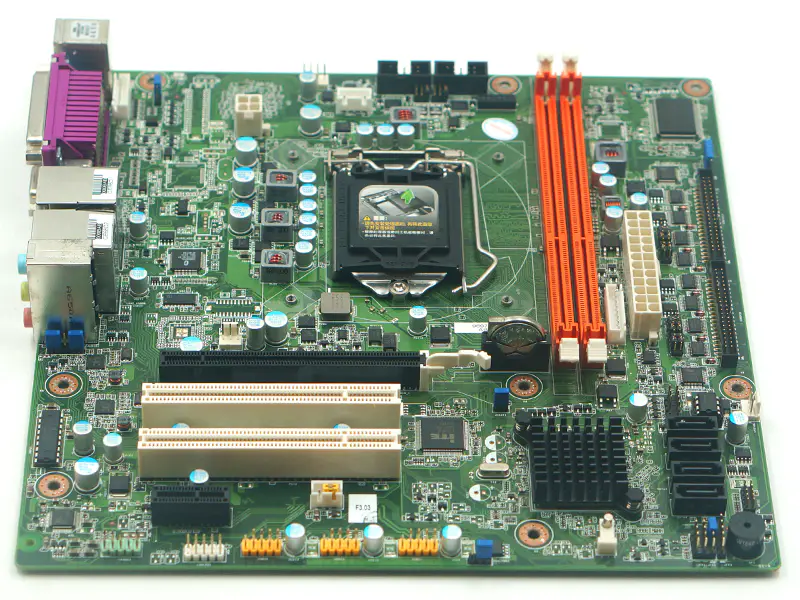

Imagens para AIMB-501G2-KSA1E AIMB-501 REV:A1 (versão integral)

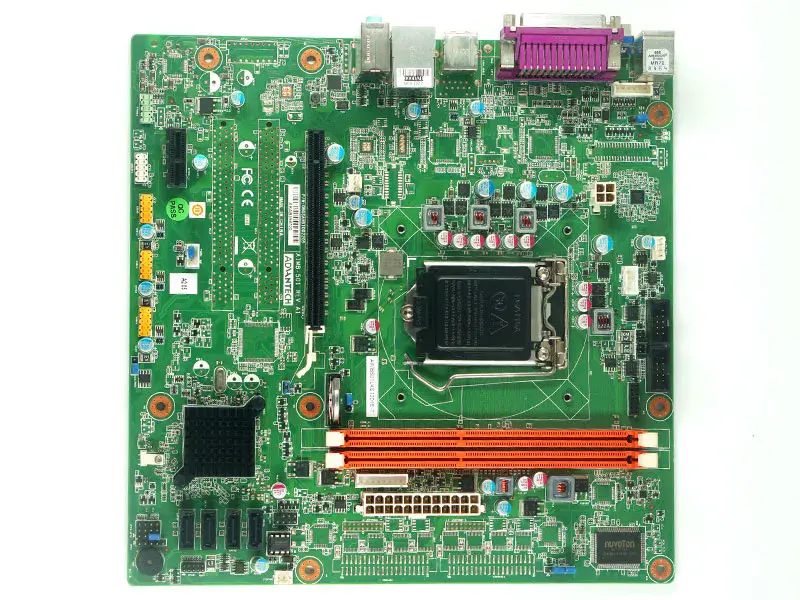

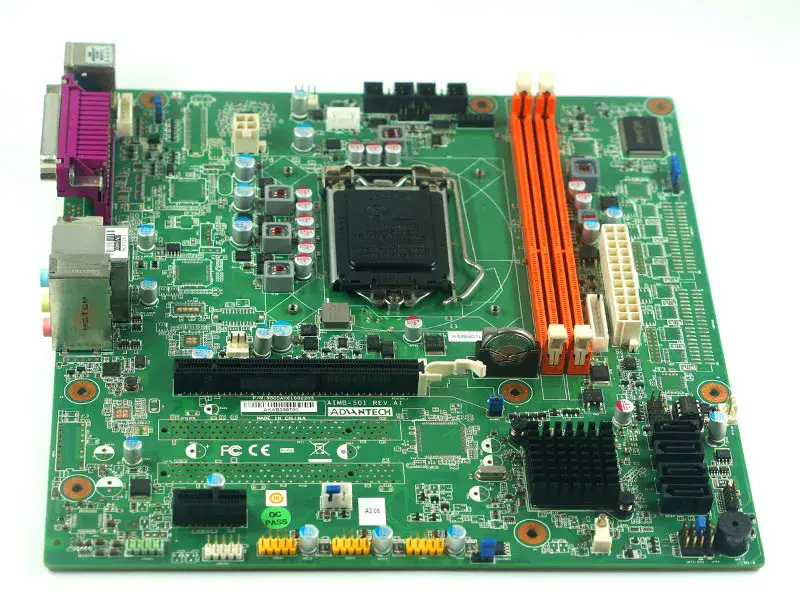

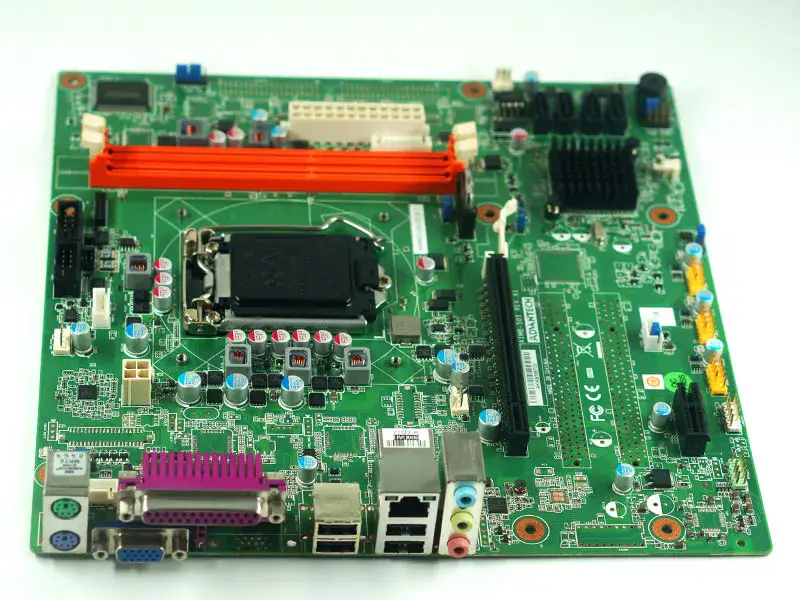

Imagens para AIMB-501L-KSA1E AIMB-501 REV:A1 (Versão simplificada)

Especificação da placa-mãe

Tipo： Placa-mãe industrial incorporada
Nome da marca： Advantech
Número do modelo： AIMB-501L-KSA1E
Local de origem： Taiwan, China
Controlador: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (opcional)
Motor gráfico： Suporte para DirectX 10.1 e OpenGL 3.0
Memória gráfica: 1 GB de memória partilhada máxima com 2 GB ou mais de memória do sistema instalada
VGA: Até 2048 x 1563 @ 60Hz
Fator de forma: Micro ATX
Porta COM: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: GPIO de 8 bits
Teclado: 1
LPT: 1
Ventilador inteligente: 3
TPM: Opcional
USB2.0: 10
Suporte ECC: Não
Máx. Capacidade: 16 GB
Tomada de memória: 2 x 240 pinos DIMM
Tecnologia de memória: DDR3 1066/1333 MHz
BIOS do processador: AMI EFI 64Mbit
Chipset Intel H61 PCH
Número do núcleo： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
TDP DO CPU: 95W/ 65W
Frequência： 2,5 GHz ~ 3,4 GHz
Cache L3： 2 ~ 8MB
SATA： 4 x SATAII (Taxa máx. de transferência de dados 300 MB/s)
Sistema operativo Linux： Sim
Sistema operativo Microsoft Windows：Sim
Sistema operativo SUSIAccess： Sim
Bateria de lítio 3 V / 200 mAh
Conector： ATX24P
Consumo de energia (carga total)： 1,72A a 5V / 1,02A a 3,3V / 5,61A a 12V / 0,27A a 5Vsb / 0,16A a -12V
Consumo de energia (inativo)： 1,39A a 5V / 0,96A a 3,3V / 0,63A a 12V / 0,16A a 5Vsb / 0,15A a -12V
Tipo de alimentação： ATX
Conector Ethernet： RJ45 x 1
Controlador Ethernet： GbE1: RTL8111-VL
Velocidade Ethernet： 10/ 100/ 1000 Mbps
Interface de áudio: Áudio HD
CODEC de áudio: Realtek ALC892, áudio de alta definição (HD)
Conector de áudio: 2 (entrada de linha, saída de linha, entrada de microfone)
Temporizador WatchDog: Sim
PCI Express x 1： 1
PCI Express x 16：1
Dimensão (mm)：244 x 244 mm
Peso：1,2 kg (2,64 lb), peso da embalagem total
Condição： Usado, testado
