| Mecânica |
| Formato |

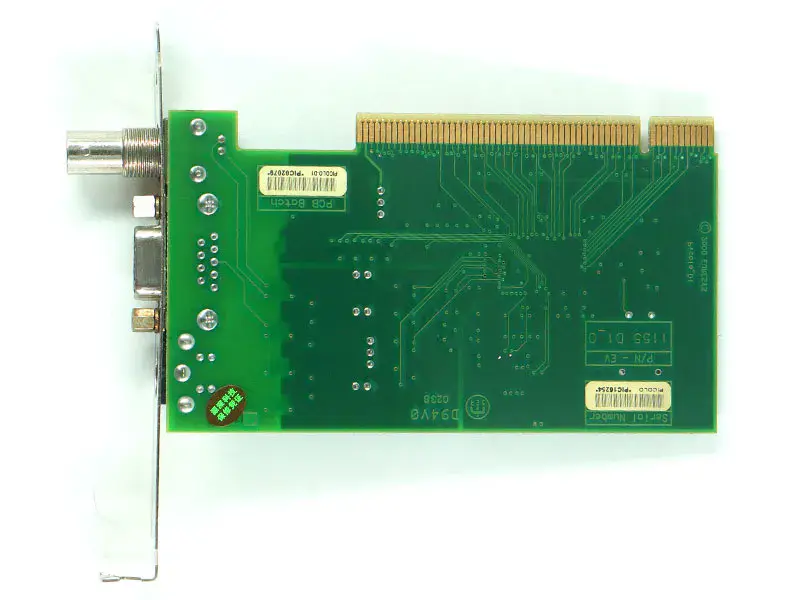

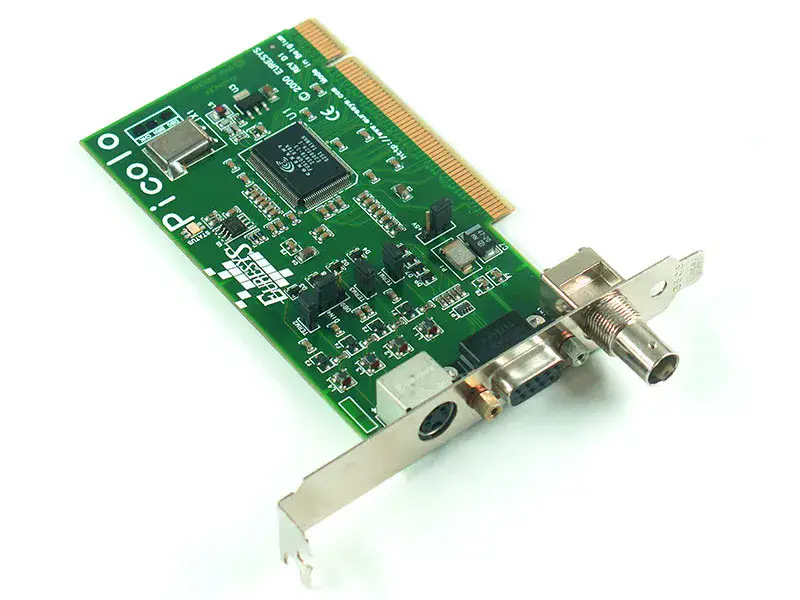

Perfil standard, meio comprimento, 32 bits Placa PCI convencional |
| Dimensões |
C 120,90 mm x A 69,83 mm |
| Barramento anfitrião |
| Padrão |
PCI 32-bit, 33 MHz, sinalização de 5 V |
| DMA |
32 bits |
| Consumo de energia |
Máx. 1 W (200 mA @ +5V), excluindo a saída de alimentação de E/S |
| Entradas de câmara / vídeo |
| Norma(s) de interface |
NTSC-M, PAL-B/G, RS-170, CCIR |
| Conectores |
- VIDEO 1: Conector BNC fêmea no suporte para entrada de vídeo composto
- S-VIDEO: Conector fêmea mini-DIN de 4 pinos no suporte para entrada de vídeo de componentes
- DB9: conetor fêmea sub-D de 9 pinos no suporte
- Interno: Cabeçalho macho blindado de 10 pinos na placa de circuito impresso
|
| Resistência de terminação |
Selecionável através de jumpers na PCB |
| Resolução nativa |
Píxeis quadrados, resoluções de transmissão e personalizadas |
| Taxa de fotogramas |
Até 25/30 imagens por segundo, 50/60 campos por segundo |
| Número de câmaras |
3 |
| Número de câmaras (com velocidade de fotogramas total) |
1 |
| Entrega de vídeos |
| Formato(s) de vídeo em bruto |
Formatos de cor planares, compactados, YUV e RGB |
| Resolução de vídeo disponível (SD) |
Formatos de imagem de quadro, campo, CIF, QCIF e personalizados |
| Entradas e saídas de uso geral |
| Número de linhas |
4 linhas I/O (IO) |
| Conectores |
- DB9: Conector sub-D fêmea de 9 pinos no suporte
- INTERNO: Cabeçalho de 10 pinos de duas carreiras de 0,1″ envolto em película na placa de circuito impresso
|
| Utilização |
IO de uso geral |
| Especificações eléctricas |
IO: Linhas I/O compatíveis com TTL |
| Software |
| Sistema operativo do PC anfitrião |
- Microsoft Windows 10, 8.1, 7 para arquitecturas de processador x86 (32-bit) e x86-64 (64-bit)
- Linux para arquitecturas de processador x86 (32-bit) e x86-64 (64-bit)
Consultar as notas de versão para mais pormenores |
| APIs |
- Bibliotecas binárias MultiCam de 32 e 64 bits (Windows e Linux), para compiladores C/C++ compatíveis com ISO
- Filtros DirectShow de 32 e 64 bits (apenas Windows), para compiladores Microsoft Visual C++
|
| Condições ambientais |
| Temperatura do ar ambiente de funcionamento |
0 °C a +50 °C / +32 °F a +122 °F |
| Humidade do ar ambiente de funcionamento |
10% a 90% RH sem condensação |
| Temperatura do ar ambiente de armazenamento |
-20 °C a +70 °C/ -4 °F a +158 °F |
| Humidade do ar ambiente de armazenamento |
10% a 90% RH sem condensação |
| Certificações |
| Eletromagnético - normas EMC |
- Diretiva CEM 2004/108/CE do Conselho Europeu
- Estados Unidos Regra da FCC 47 CFR 15
|
| EMC - Emissão |
- EN 55022:2010 Classe B
- FCC 47 Parte 15 Classe B
|
| EMC - Imunidade |
- EN 55024:2010 Classe B
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-6
|
