Placa DAQ ADLINK PCI-8132

Especificação para a placa de aquisição de dados PCI-8132 da National Instruments item usado

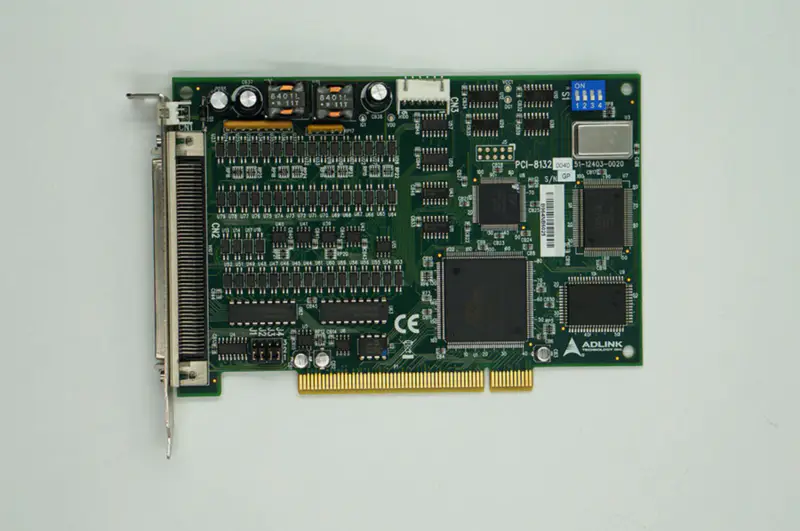

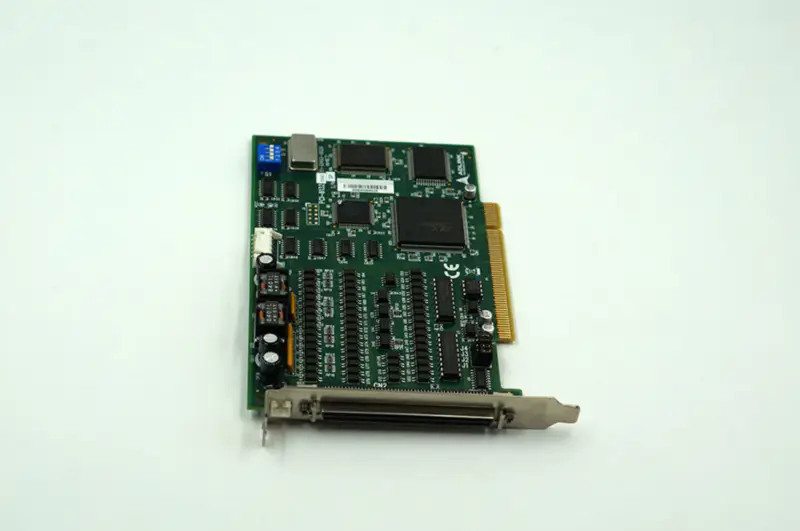

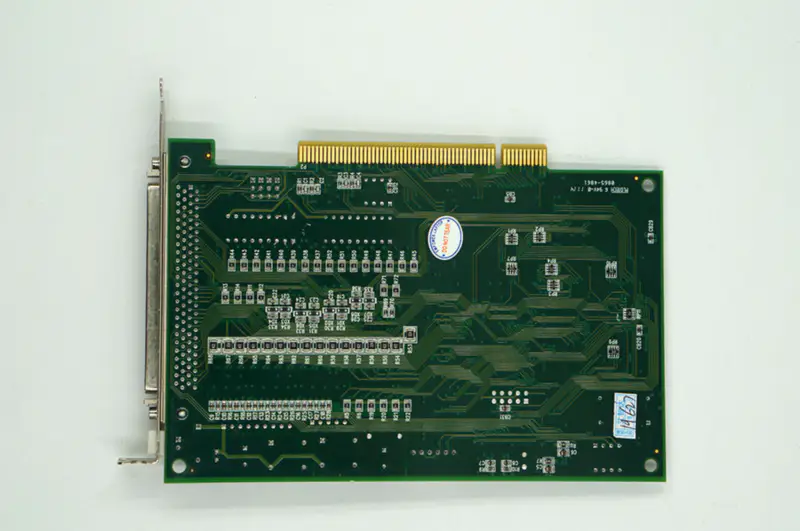

Imagens de produtos para ADLINK PCI-8132

Especificações

Marca: ADLINK
Número do modelo: PCI-8132
Opções de saída de impulsos: OUT/DIR, CW/CCW
Número de eixos: 2
Taxa de saída de impulsos: 0,03 pps a 2,4 Mpps programável
Saída de comando de impulsos: DIR/OUT, CW/CCW
Máx. Taxa de aceleração: 91 Mpps2
Resolução de velocidade: 16-bit
Taxa de entrada do codificador: 2,4 MHz @ 3 M cabo
Resolução do contador do codificador: 28 bits
Gama de posicionamento: -134.217.728 a +134.217.727 impulsos (28 bits)
Máx. Número máximo de cartões num sistema: 12
Sinais de E/S da interface de movimento
Pino de entrada do trinco de posição: LTC (1 kHz para acionamento contínuo)
Pino de E/S: Diferencial e 2500 VRMS opticamente isolado
Pino de entrada dos sinais do codificador incremental: DIR/OUT, EA/EB
Entrada de sinal de índice do codificador: EZ
Pino de entrada do sinal do interrutor de limite mecânico: ±EL, ±SD, e ORG
Interface do servomotor Pino de E/S: INP, ALM, ERC
Pino de DO geral: SVON
Pino DI geral: RDY
Entrada de sinal do pulsador: PA e PB
Sinal de arranque/paragem simultâneos Pino de E/S: STA e STP
E/S de uso geral: 16-CH de entrada e 16-CH de saída
Número do canal: 32-CH
Nível de entrada 2 eixos: Sim
Embalagem:Embalagem anti-estática
Condição: Usado, testado
